網絡綜合布線系統工程解決方案

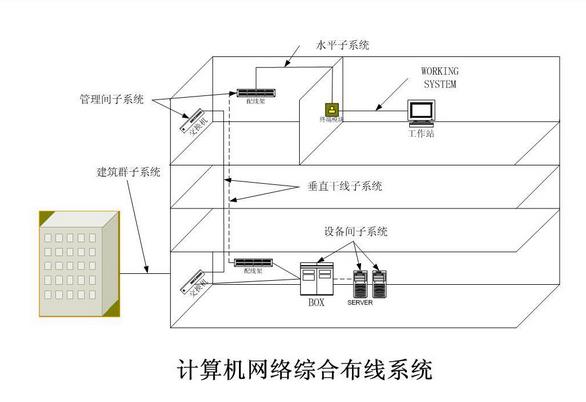

  綜合布線系統是企業信息化的基礎，是建筑的神經系統，是基于傳輸語音、數據、影像和其他信息的標準結構化布線系統。它使語音和數據通信設備、交換設備和其它信息管理系統彼此相連接。系統由6個獨立的子系統組成：工作區子系統、水平區子系統、管理子系統、干線子系統、設備間子系統、建筑群子系統。

  設計綜合布線遵循以下設計原則：

  （1）實用性：綜合布線系統將實現實現話音、數據通信等信號的統一傳輸。
  （2）靈活性：即任一信息點能夠連接不同類型的終端設備，如電話、計算機、打印機、電腦終端、電傳真機、各種傳感器件以及圖像監控設備等。
  （3）模塊化：可互連所有話音、數據、圖像、網絡和樓宇自動化設備，以方便使用、搬遷、更改、擴容和管理。
  （4）擴展性：綜合布線系統是可擴充的，以便將來有更大的用途時，很容易將新設備擴充進去。
  （5）經濟性：因?yàn)槟K化的結構，工作難度大大降低了日后因更改或搬遷系統時的費用。
  （6）通用性：我們選擇了星型拓?fù)涞奈锢斫Y(jié)構，對不同傳遞速度的通信要求均能適應，可以支持和容納多種計算機網絡的運行。
  目前，Cat6網絡布線已經普及，基于數據處理集群化和云計算的發展趨勢，萬兆銅纜系統Cat6A和Cat7將逐漸成為未來的主流。

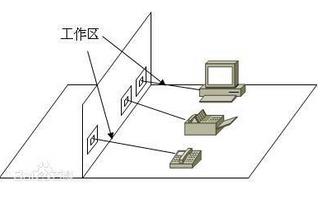

工作區子系統： 指由配線(水平)布線系統的信息插座，延伸到工作站終端設備處的連接電纜及適配器組成。一個工作區的服務面積可按5～10平方米估算，每個工作區設置一個電話機或計算機終端設備，或按用戶要求設置。工作區的UTP/FTP跳線為軟線材料，即雙絞線的芯線為多股細銅絲，現在主流的跳線都采用Cat5e或者Cat6雙絞線纜，最大長度不應超過5M。

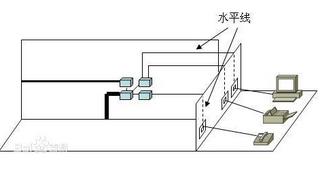

水平子系統： 指從樓層配線間至工作區用戶信息插座，由水平電纜、中間配線設備等組成。采用星型拓?fù)浣Y(jié)構。每個信息點均需連接到管理子系統。從管理間子系統的配線架的背部端口至工作區的信息插座的的最大距離不應大于90m。工作區的終端跳線、連接設備的設備跳線的總長度不應超過5M。水平布線系統施工是綜合布線中施工量最大、最重要的工作，在建筑物施工完成后，不易變更。因此要施工嚴格，保證鏈路性能?，F(xiàn)在水平線纜一般都采用Cat5e或者Cat6跟Cat6A等雙絞線纜，如有高速率應用的場合，應采用光纜。

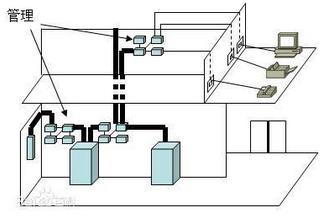

管理子系統： 是指設置在樓層配線房、弱電井內，是水平系統電纜端接的場所，也是主干系統電纜端接的場所；由大樓主配線架、樓層分配線架、跳線、轉換插座等組成。用戶可以在管理子系統中更改、增加、交接、擴展線纜，用于改變線纜路由。管理子系統提供了與其他子系統連接的手段，使整個布線系統與其連接的設備和器件構成一個有機的整體。是綜合布線系統靈活性的集中體現。在管理點,根據應用環境用標記插入條來標出各個端接場。

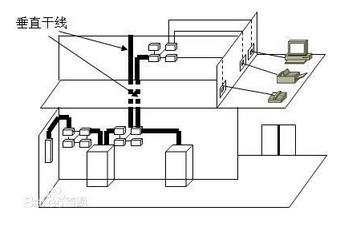

	垂直干線子系統： 由連接主設備間至各樓層配線間之間的線纜構成。其功能主要是把各分層配線架與主配線架相連。用主干電纜提供樓層之間通信的通道，使整個布線系統組成一個有機的整體。根據不同的終端設備，可以選擇不同的干線線纜，語音傳輸可以選用大對數線纜傳送，數據傳輸可以選擇光纜或者雙絞線線纜傳輸。
	設備間子系統： 由綜合布線系統的建筑物進線設備、電話、數據、計算機等各種主機設備及其保安配線設備等組成。設備間內的所有進線終端應采用色標區別各類用途的配線區，設備間位置及大小根據設備的數量、規模、最佳網絡中心等內容，綜合考慮確定。

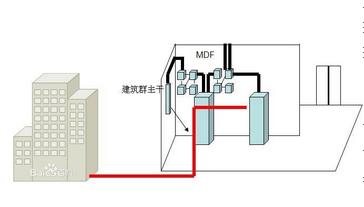

	建筑群子系統： 建筑群子系統由兩個及兩個以上建筑物的電話、數據、電視系統組成一個建筑群綜合布線系統，包括連接各建筑物之間的纜線和配線設備(CD),組成建筑群子系統。建筑群子系統宜采用地下管道敷設方式，管道內敷設的銅纜或光纜應遵循電話管道和入孔的各項設計規定。此外安裝時至少應預留1～2個備用管孔，以供擴充之用。建筑群子系統采用直埋溝內敷設時，如果在同一溝內埋入了其他的圖像、監控電纜,應設立明顯的共用標志。電話局引入的電纜應進入一個阻燃接頭箱，再接至保護裝置。建筑群子系統實現建筑物之間的相互連接，常用通信介質是光纜，主干線和建筑群間使用光纜。
